先进封装已从产业链配角跃升为AI芯片量产的核心瓶颈。台积电CoWoS产能缺口超30%,2026年封装服务全线涨价30%。
台积电2026年CoWoS产能将扩产150%,相较2025年底提升超过3倍,但供需失衡至少延续到2027年中。
全球先进集成封装市场2026年达487.5亿美元,预计2034年增长至943.3亿美元,复合年增长率(CAGR)约8.6%。
纳指100半导体权重持续攀升,英伟达、博通等半导体巨头权重合计约33%,前十大成分股中半导体公司权重约12%-13%。
2026年全球半导体设备销售额将达1450亿美元,将连续三年刷新历史纪录,封装设备是核心增长驱动力之一。
先进封装指2.5D/3D封装、CoWoS、Chiplet异构集成等技术,其本质是在不单纯依赖制程微缩的前提下,通过系统级集成实现性能跃升。
随着制程工艺逐渐逼近物理极限,单纯依靠晶体管微缩已难以满足AI算力"每3个月翻倍"的需求。真正的瓶颈,已经从晶圆制造的前端环节,转移到了如何把计算芯片、HBM内存、电源管理芯片高效堆叠并连通。

据Yole预测,全球先进集成封装市场规模从2024年的460亿美元增长至2030年的790亿美元,2.5D/3D集成是增速最快的细分领域,CAGR约17%。高端封装(含2.5D/3D、大型SiP等)在市场中的份额或将从2024年约18%大幅提升至2030年约36%。
纳斯达克100指数中半导体公司权重已升至约33%,先进封装正通过"盈利传导-估值重塑-指数权重"三重机制影响Nasdaq表现。
CoWoS(Chip-on-Wafer-on-Substrate)是目前唯一被大规模验证的2.5D/3D封装方案。在AI芯片的生产中,晶圆虽然是基础,但没有成熟、高效的封装方案,晶圆再完美也无法转化为成品。
换句话说,即使H200、B200、MI300X以及下一代AI GPU的晶圆制程再先进,如果封装速度跟不上,也只能停留在产线上“等着拼起来”。毫不夸张地说,封装技术和产能直接决定了AI芯片的出货上限。
台积电根据中介层材质与结构的不同,已经发展出三条主要技术路线:

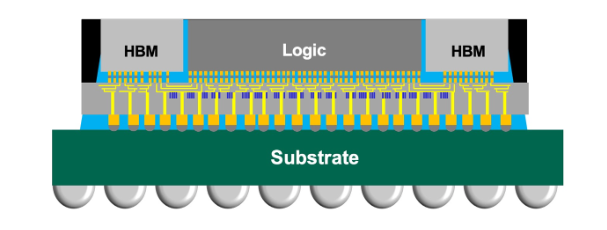

①CoWoS-S(全硅中介层)
特点:采用全硅中介层,电气性能最好,信号传输速度快,热管理能力强。
优势:最成熟的方案,可靠性高,量产经验丰富,已稳定运作超过10年。
应用:主要服务于高端AI GPU和高性能计算芯片,面对超大规模晶粒的封装需求最为适用。

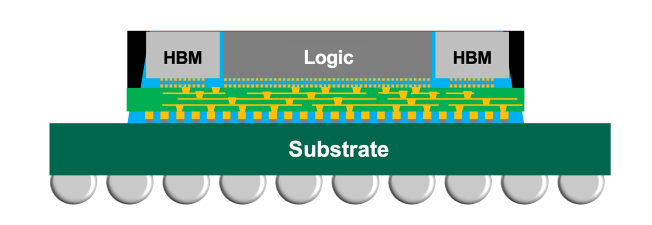

②CoWoS-R(有机RDL)
特点:中介层使用有机重布线(Redistribution Layer,RDL),可降低成本,提升封装灵活性。
优势:制造成本相对低,适合中端AI芯片和特定计算加速器,能够在成本与性能之间取得平衡。

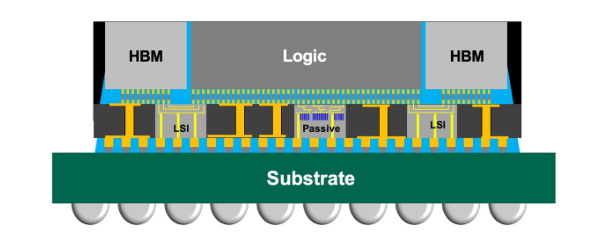

③CoWoS-L(局部硅互连)
特点:只在关键区域使用硅互连,其余区域采用低成本材料,提高面积利用率。
优势:生产效率高,可应对超大尺寸封装需求,适合下一代高功耗、超大芯片的封装。
目标:应对AI芯片迅速扩张的晶粒面积需求,同时提升功耗散热能力和良品率。

台积电作为CoWoS的绝对主导者,全球市占率超过85%。2026年4月最新消息,台积电已向英伟达、AMD、博通、亚马逊等主要客户通报,CoWoS总产能将在年初基础上再扩产150%,相较2025年底提升超过3倍。不过即便如此,CoWoS产能仍被预订至2026年底,供不应求的局面短期难以缓解。
目前,台积电正在全面从传统的CoWoS-S向CoWoS-L制程转型,以满足AI芯片晶粒面积迅速扩张和高功耗设计的需求。这意味着未来AI芯片的封装不仅追求速度,更追求效率和良品率的平衡——封装能力将直接决定全球AI芯片的出货量和供应节奏。

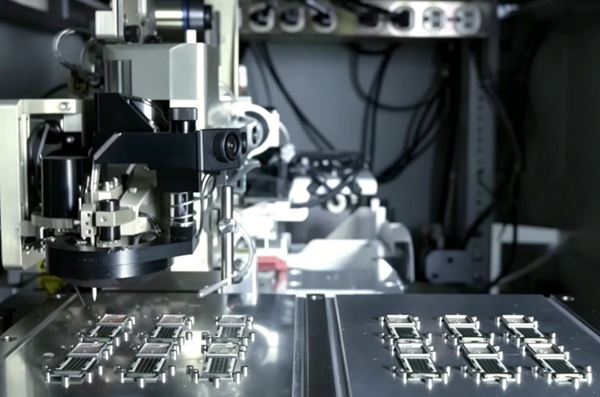

这样的供需失衡必然会沿产业链层层传导,最先行且最确定的受益者是封装设备商。每一条CoWoS产线都需要投入数亿美元购买混合键合机、临时键合与解键合设备、晶圆级测试探针台等专用装备。
SEMI预测,2026年全球半导体设备销售额将达到1450亿美元,连续三年刷新历史纪录,其中封装设备销售额预计增长9.2%至70亿美元,2027年再增6.9%至75亿美元。应用材料、ASML、泛林集团等设备巨头的订单可见度在扩产周期中最为刚性。
紧随其后的是封装基板与材料环节,尤其高多层、大尺寸的ABF载板已经成为最紧缺的耗材,订单交期拉长到八个月以上,ABF基板缺口预计在2028年将达到42%。
再往后,HBM存储三巨头——三星、SK海力士、美光迎来了搭售瓶颈的解除。CoWoS产能的扩张直接释放了HBM的出货限制,HBM3E和HBM4的出货量将在2026年下半年集中放量。
另外,摩根士丹利预测,HBM市场规模将从2023年的40亿美元急剧增长至2027年的710亿美元。而在台积电自身产能吃紧、云端服务供应商又希望分散风险的背景下,委外封测代工厂(OSAT)将成为此轮AI封测需求的第二波成长动能。

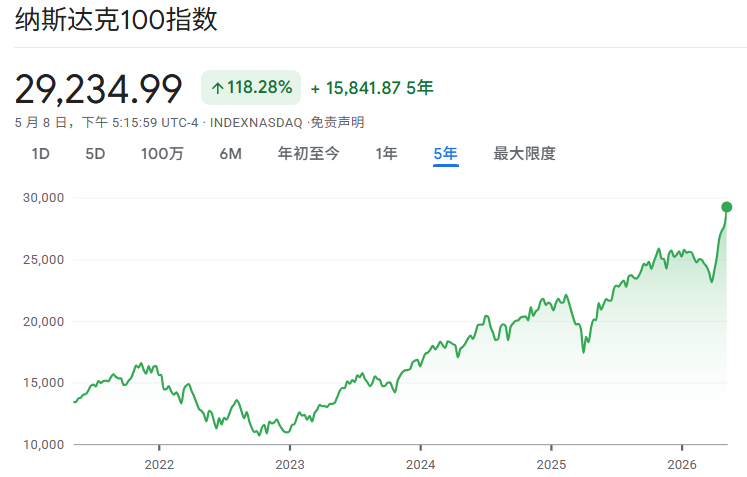

纳斯达克100指数正经历深刻的结构性变化。科技板块权重约55%-60%,前10大成分股权重接近45%-50% 。在半导体领域,英伟达、博通、美光、AMD、应用材料、拉姆研究等权重合计约33%。
AI硬件长期主导科技产业,但问题也随之而来。纳斯达克100指数采用了修正的市值加权机制,并设有“特别再平衡”规则——当权重超过4.5%的大型公司的综合权重加起来超过48%时,就会触发调整。
历史上这一机制仅在1998年和2011年动用过两次。2024年底的再平衡中,博通的权重从6.3%骤降至4.4%,特斯拉从4.9%降至3.9%,Meta从4.9%跌至3.3%,而苹果从9.2%升至9.8%,英伟达从7.9%升至8.4%。
这种看似矛盾的调整实则揭示了指数编制者的意图——既要控制超级权重股的集中度,又无法否认半导体巨头在AI时代中的真实地位。
2026年初,沃尔玛因股价强势而空降纳指100权重榜第十名(3.1%),导致苹果、英伟达、微软等科技巨头的权重被被动稀释,这恰恰从反面证明了半导体权重的过高,以至于需要引入非科技公司来平衡。
与此同时,新成分股的纳入也在清晰地指向产业趋势。2025年至2026年,希捷科技、西部数据、闪迪等存储设备商因为AI存储超级周期而相继跻身纳指100,闪迪在过去一年涨幅超过2500%,直接取代了Atlassian的位置。
总的来说,先进封装对Nasdaq指数的实质影响体现在:
①短期(2026年)
CoWoS产能紧张支撑AI芯片高价,直接利好台积电、英伟达、AMD、博通等Nasdaq权重股,推动SOX指数跑赢大盘。台积电先进集成封装营收占比突破10%,成为继N3、N2之后的第三增长曲线。
②中期(2027-2028年)
随着CoPoS(CoWoS继任者)和混合键合技术量产,封装面积与集成度将进一步跃升。台积电计划2028年推出14倍光罩尺寸的CoWoS方案,可整合约十颗计算芯片与二十组HBM 。这将决定下一代AI芯片的性能天花板,进而影响云厂商的资本开支周期。
③长期(2030年)
据台积电预测,2030年全球半导体市场规模将达1万亿美元,其中HPC/AI终端市场占45%。先进封装在此过程中的价值占比将持续提升,其技术路线(硅中介层、有机中介层、玻璃基板等)的竞争结果,将重塑全球半导体供应链格局,并最终反映在Nasdaq成分股的权重变化上。
