美股盘前IBM(NYSE: IBM)股价一度大涨近7%，报270美元上方。此次跳涨源于IBM在6月25日正式发布全球首款亚纳米芯片技术，晶体管架构达到0.7纳米，被视为半导体行业里程碑式的突破。

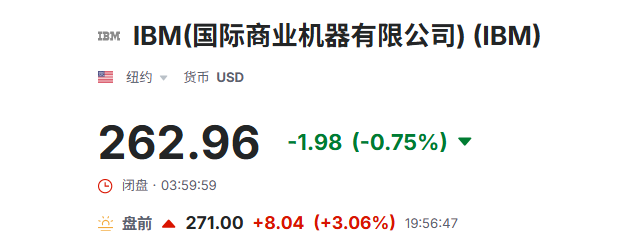

6月25日，IBM盘前交易中一度涨至275.78美元，涨幅高达4.88%，成交量显著放大。 这一涨幅与IBM同日发布的重磅技术公告直接相关。

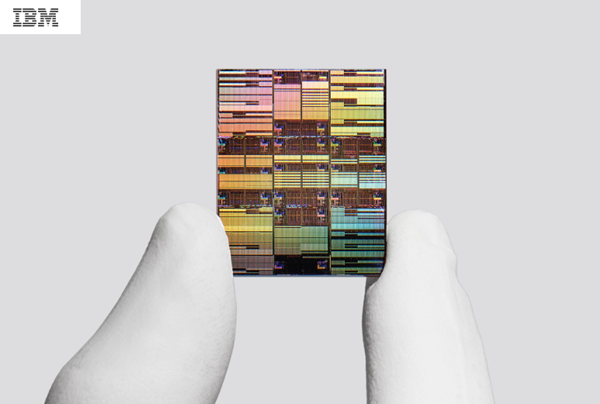

IBM在官方新闻稿中宣布，成功开发出全球首款亚纳米芯片技术，采用全新的NanoStack三维纳米堆栈架构，晶体管尺寸达到0.7纳米(即7埃节点)。
这是业界首次将逻辑芯片工艺推进至1纳米以下，标志着芯片微缩从纳米级正式迈入埃米级，内部结构尺寸逐渐接近单个原子尺度。
受此消息激励，市场对IBM的技术领先地位重新评估，买盘涌入推动股价直线拉升。
值得注意的是，IBM近期股价波动较大，6月初曾触及332.46美元的52周高点，随后回落至260美元附近整理，此次技术突破为股价提供了新的上涨催化剂。
IBM此次发布的亚1纳米芯片技术，核心在于其首创的NanoStack三维晶体管架构。
与传统芯片在平面上排列晶体管不同，NanoStack将晶体管纵向堆叠并错位排列，利用三维顺序集成技术在相同面积内容纳更多晶体管。每个堆叠层还可采用不同材料，使各层晶体管的性能和能效得到独立优化。
根据IBM公布的数据，这项技术在指甲盖大小的芯片上可集成近1000亿个晶体管，晶体管密度接近2021年发布的IBM 2纳米芯片的两倍。与2纳米节点相比，新型芯片预计可将性能提高最多50%，或将能效提高70%。
此外，NanoStack还能让SRAM(静态随机存取存储器)面积缩小40%，这对于AI加速器所需的片上内存带宽至关重要。
IBM研究院院长兼IBM院士杰伊·甘贝塔(Jay Gambetta)表示："IBM最新取得的芯片突破是计算领域的重要里程碑，推动技术跨越纳米时代，进入原子尺度。NanoStack不只是把晶体管做得更小，而是从根本上重新设计芯片结构，从而大幅提高算力和能效。"
公司预计，NanoStack最早可在未来5年内进入生产阶段，并支撑未来十年的半导体工艺发展路线图。
